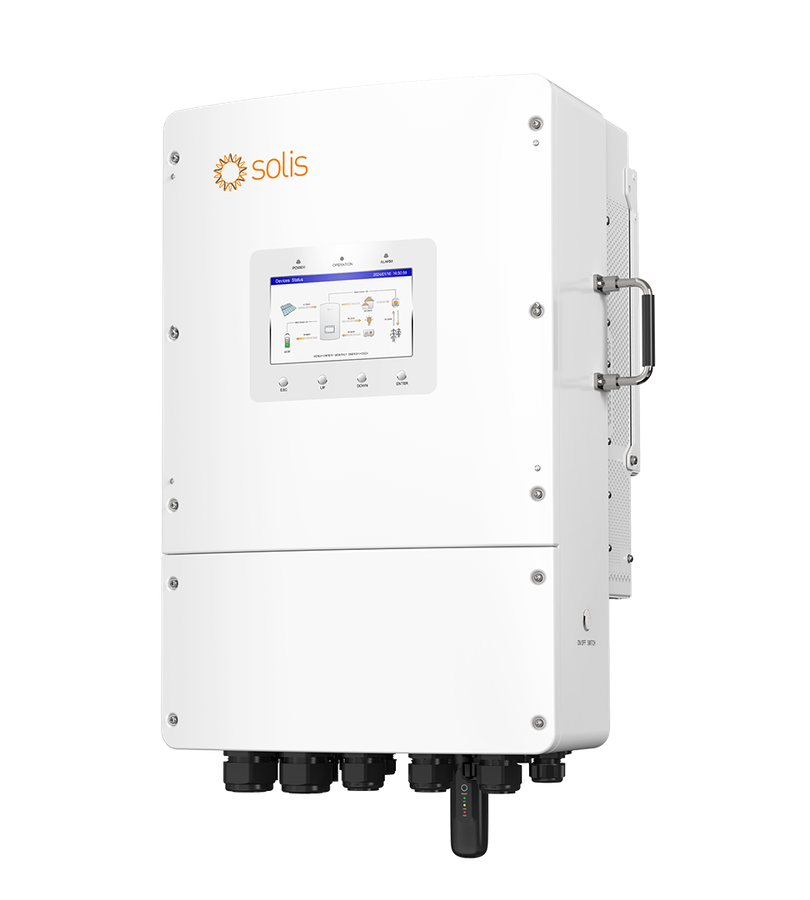

Гібридний інвертор Solis S6-EH3P (5–18) кВт · трифазний · низьковольтний

Solis S6-EH3P (5–18 кВт) — це трифазний низьковольтний гібридний інвертор серії S6 для приватних будинків та малого бізнесу. Пристрій працює з поширеними АКБ 48 В (LiFePO₄), підтримує струм заряду/розряду до 280 А, забезпечує миттєве перемикання в резервний режим (UPS <10 мс) та підтримує паралельне об'єднання до 6 одиниць.

Модифікації

1 / 4

Гібридний інвертор Solis S6-EH3P (5–18) кВт · трифазний · низьковольтний · 5K

Опис

Гібридний інвертор Solis S6-EH3P (5–18 кВт) — це високопродуктивне трифазне рішення для об'єктів із трифазним вводом, де потрібен рівномірний розподіл навантажень, висока потужність та абсолютна енергонезалежність. Серія охоплює діапазон від 5 до 18 кВт і оснащена 2 незалежними MPPT-трекерами, що робить її ідеальною для приватних будинків великої площі, котеджів, комерційних приміщень, готелів, СТО та виробничих об'єктів.

Головна перевага серії S6-EH3P — повноцінна трифазна конфігурація з можливістю роботи в автономному режимі. Пристрій гарантує миттєве перемикання на резервне живлення від акумуляторів за менш ніж 10 мілісекунд, захищаючи чутливе трифазне та однофазне обладнання, сервери та автоматику від раптових блекаутів. Завдяки високому запасу перевантажувальної здатності інвертор впевнено долає важкі пускові струми, легко запускаючи трифазні електродвигуни, теплові насоси, промислові кондиціонери та компресори.

Інвертор спроектований для максимального видобутку сонячної енергії. Він підтримує підключення сонячних панелей із великим запасом по потужності та повністю сумісний із сучасними високопродуктивними фотомодулями високої щільності (вхідний струм до 21 А на трекер). Це забезпечує ефективну генерацію та швидку підзарядку акумуляторного блоку навіть у хмарну погоду чи в осінньо-зимовий період.

Solis S6-EH3P пропонує максимальну гнучкість у побудові енергосистеми. Низьковольтний діапазон дозволяє підключати широку лінійку доступних акумуляторів (40–60 В, зокрема LiFePO4) без жорсткої прив'язки до одного бренду. Інвертор підтримує інтелектуальне управління генераторами для створення довготривалого резерву, дозволяє гнучко налаштовувати пріоритети навантажень і підтримує паралельне об'єднання до 6 пристроїв для нарощування загальної потужності об'єкта.

Ключові можливості

Підтримує вхідну потужність фотоелектричної системи до 160% від номінальної потужності інвертора, що дозволяє максимально використовувати сонячну енергію
Підтримує вхідний струм фотоелектричної системи до 21А, сумісний з майбутніми фотоелектричними модулями більшої потужності
200% перевантаження протягом 10 секунд в автономному режимі, що забезпечує стабільний запуск двигунів, водяних насосів і кондиціонерів
Плавне перемикання між мережею та автономним режимом за менше ніж 10 мс, що гарантує безперебійне електропостачання
Підтримує трифазний незбалансований вихід, кожна фаза підтримує вихідну потужність до 50% від номінальної потужності інвертора
Підтримує як постійний, так і змінний струм, що спрощує розширення фотоелектричної системи, заряджання акумуляторів та надійне живлення навантажень навіть в умовах відсутності підключення до мережі
Кілька методів підключення генератора та автоматичного керування, що забезпечує гнучке місцеве розгортання
Підтримує до 6 одиниць паралельно, розширюючи потужність системи
Інтелектуальне керування навантаженням з пріоритетами, що подовжує час резервного живлення для критичних навантажень
Настроюваний рівень резервного живлення від акумулятора для безперебійного електропостачання

Технічні характеристики

Модифікації

Артикул: S6-EH3P5K02-NV-YD-L

Вхід постійного струму (Фотоелектрична сторона)

Рекомендований макс. розмір фотоелектричного масиву: 10 кВт
Рекомендований макс. розмір фотоелектричного масиву: 12 кВт
Рекомендований макс. розмір фотоелектричного масиву: 16 кВт
Рекомендований макс. розмір фотоелектричного масиву: 20 кВт
Рекомендований макс. розмір фотоелектричного масиву: 24 кВт
Рекомендований макс. розмір фотоелектричного масиву: 30 кВт
Рекомендований макс. розмір фотоелектричного масиву: 36 кВт
Макс. корисна вхідна потужність фотоелектричних модулів: 9 кВт
Макс. корисна вхідна потужність фотоелектричних модулів: 9,6 кВт
Макс. корисна вхідна потужність фотоелектричних модулів: 12,8 кВт
Макс. корисна вхідна потужність фотоелектричних модулів: 16 кВт
Макс. корисна вхідна потужність фотоелектричних модулів: 19,2 кВт
Макс. корисна вхідна потужність фотоелектричних модулів: 24 кВт
Макс. корисна вхідна потужність фотоелектричних модулів: 28,8 кВт
Максимальна вхідна напруга: 1000 В
Номінальна напруга: 550 В
Пускова напруга: 160 В
Діапазон напруги MPPT: 200 - 850 В
Макс. вхідний струм: 20 А / 20 А
Макс. вхідний струм: 20 А / 20 А
Макс. вхідний струм: 20 А / 40 А
Макс. вхідний струм: 20 А / 40 А
Макс. вхідний струм: 20 А / 40 А
Макс. вхідний струм: 40 А / 40 А
Макс. вхідний струм: 42 А / 42 А
Макс. струм на DC вході: 20 А
Макс. струм на DC вході: 20 А
Макс. струм на DC вході: 20 А
Макс. струм на DC вході: 20 А
Макс. струм на DC вході: 20 А
Макс. струм на DC вході: 20 А
Макс. струм на DC вході: 21 А
Макс. струм короткого замикання: 30 А / 30 А
Макс. струм короткого замикання: 30 А / 30 А
Макс. струм короткого замикання: 30 А / 50 А
Макс. струм короткого замикання: 30 А / 50 А
Макс. струм короткого замикання: 30 А / 50 А
Макс. струм короткого замикання: 50 А / 50 А
Макс. струм короткого замикання: 50 А / 50 А
Кількість MPPT / Макс. число входів на MPPT: 2 / 2
Кількість MPPT / Макс. число входів на MPPT: 2 / 2
Кількість MPPT / Макс. число входів на MPPT: 2 / 3
Кількість MPPT / Макс. число входів на MPPT: 2 / 3
Кількість MPPT / Макс. число входів на MPPT: 2 / 3
Кількість MPPT / Макс. число входів на MPPT: 2 / 4
Кількість MPPT / Макс. число входів на MPPT: 2 / 4

Батарея

Тип батареї: Літій-іонна / свинцово-кислотна
Діапазон напруги батареї: 40 - 60 В
Максимальний струм заряду / розряду: 125 А
Максимальний струм заряду / розряду: 150 А
Максимальний струм заряду / розряду: 180 А
Максимальний струм заряду / розряду: 220 А
Максимальний струм заряду / розряду: 250 А
Максимальний струм заряду / розряду: 290 А
Максимальний струм заряду / розряду: 320 А
Кількість портів акумулятора / портів BMS: 2 / 1
Максимальний струм заряду / розряду кожного порту: 150 А
Максимальний струм заряду / розряду кожного порту: 150 А
Максимальний струм заряду / розряду кожного порту: 150 А
Максимальний струм заряду / розряду кожного порту: 150 А
Максимальний струм заряду / розряду кожного порту: 150 А
Максимальний струм заряду / розряду кожного порту: 150 А
Максимальний струм заряду / розряду кожного порту: 175 А
Зв’язок: CAN / RS485

Вихідний змінний струм (сторона мережі)

Номінальна вихідна потужність: 5 кВт
Номінальна вихідна потужність: 6 кВт
Номінальна вихідна потужність: 8 кВт
Номінальна вихідна потужність: 10 кВт
Номінальна вихідна потужність: 12 кВт
Номінальна вихідна потужність: 15 кВт
Номінальна вихідна потужність: 18 кВт
Макс. повна вихідна потужність: 5 кВА
Макс. повна вихідна потужність: 6 кВА
Макс. повна вихідна потужність: 8 кВА
Макс. повна вихідна потужність: 10 кВА
Макс. повна вихідна потужність: 12 кВА
Макс. повна вихідна потужність: 15 кВА
Макс. повна вихідна потужність: 18 кВА
Номінальна напруга мережі: 3/N/PE, 220 В / 380 В; 3/N/PE, 230 В / 400 В
Номінальна частота мережі: 50 Гц / 60 Гц
Номінальний вихідний струм мережі: 7,6 А / 7,3 А
Номінальний вихідний струм мережі: 9,1 А / 8,7 А
Номінальний вихідний струм мережі: 12,2 А / 11,5 А
Номінальний вихідний струм мережі: 15,2 А / 14,4 А
Номінальний вихідний струм мережі: 18,2 А / 17,3 А
Номінальний вихідний струм мережі: 22,8 А / 21,7 А
Номінальний вихідний струм мережі: 27,3 А / 26,1 А
Коефіцієнт потужності: > 0,99 (від -0,8 до +0,8)
THDi: < 3%

Вхід змінного струму (сторона мережі)

Макс. вхідна потужність: 7,5 кВт
Макс. вхідна потужність: 9 кВт
Макс. вхідна потужність: 12 кВт
Макс. вхідна потужність: 15 кВт
Макс. вхідна потужність: 18 кВт
Макс. вхідна потужність: 22,5 кВт
Макс. вхідна потужність: 27 кВт
Діапазон вхідної напруги: 323 - 437 В / 340 - 460 В
Макс. вхідний струм: 11,4 А / 10,9 А
Макс. вхідний струм: 13,7 А / 13,1 А
Макс. вхідний струм: 18,3 А / 17,3 А
Макс. вхідний струм: 22,8 А / 21,7 А
Макс. вхідний струм: 27,3 А / 26,0 А
Макс. вхідний струм: 34,2 А / 32,5 А
Макс. вхідний струм: 41 А / 39,2 А

Вихідний змінний струм (Резервний вихід)

Номінальна вихідна потужність: 5 кВт
Номінальна вихідна потужність: 6 кВт
Номінальна вихідна потужність: 8 кВт
Номінальна вихідна потужність: 10 кВт
Номінальна вихідна потужність: 12 кВт
Номінальна вихідна потужність: 15 кВт
Номінальна вихідна потужність: 18 кВт
Макс. повна вихідна потужність: Вдвічі більша номінальна потужність за 10 секунд
Час резервного перемикання: < 10 мс
Номінальна вихідна напруга: 3/N/PE, 220 В / 380 В; 3/N/PE, 230 В / 400 В
Номінальна частота: 50 Гц / 60 Гц
Номінальний вихідний струм: 7,6 А / 7,3 А
Номінальний вихідний струм: 9,1 А / 8,7 А
Номінальний вихідний струм: 12,2 А / 11,5 А
Номінальний вихідний струм: 15,2 А / 14,4 А
Номінальний вихідний струм: 18,2 А / 17,3 А
Номінальний вихідний струм: 22,8 А / 21,7 А
Номінальний вихідний струм: 27,3 А / 26,1 А
Макс. прохідний змінний струм: 50 А
THDv (за лінійного навантаження): < 3%

Вхід змінного струму (з боку генератора)

Макс. вхідна потужність: 5 кВт
Макс. вхідна потужність: 6 кВт
Макс. вхідна потужність: 8 кВт
Макс. вхідна потужність: 10 кВт
Макс. вхідна потужність: 12 кВт
Макс. вхідна потужність: 15 кВт
Макс. вхідна потужність: 18 кВт
Номінальний вхідний струм: 7,6 А / 7,3 А
Номінальний вхідний струм: 9,1 А / 8,7 А
Номінальний вхідний струм: 12,2 А / 11,5 А
Номінальний вхідний струм: 15,2 А / 14,4 А
Номінальний вхідний струм: 18,2 А / 17,3 А
Номінальний вхідний струм: 22,8 А / 21,7 А
Номінальний вхідний струм: 27,3 А / 26,1 А
Номінальна вхідна напруга: 3/N/PE, 220 В / 380 В; 3/N/PE, 230 В / 400 В
Номінальна вхідна частота: 50 Гц / 60 Гц

ККД

Максимальний ККД: 97,5%
Європейський ККД: 96,4%
Батарея заряджена від фотоелектричної станції/змінного струму Максимальна ефективність: 95,0% / 94,4%
Ефективність розряду батареї: 94,5%

Захист

Захист від перенапруг: Тип II постійного струму/Тип II змінного струму (Опціонально)
Захист від перевищення струму: Так
Моніторинг опору ізоляції: Так
Виявлення залишкового струму: Так
Вбудований PV-перемикач: Так
Захист від зворотної полярності постійного струму: Так
Ступінь захисту / клас перенапруги: I / II (PV і BAT), III (MAINS і BACKUP і GEN)
Вбудований модуль AFCI 2.0: Опціонально
Захист від острівкування: Так

Загальні дані

Максимальна потужність на фазу: 50% номінальної потужності
Розміри (Ш × В × Г): 430 × 660 × 305 мм
Вага: 42 кг
Топологія інвертора: Неізольований (PV), ізольований (акумулятор)
Власне споживання: < 30 Вт
Діапазон робочих температур: -25 ~ +60°C
Відносна вологість: 0 - 100%
Ступінь захисту (IP): IP66
Рівень шуму (типовий): < 65 dB(A)

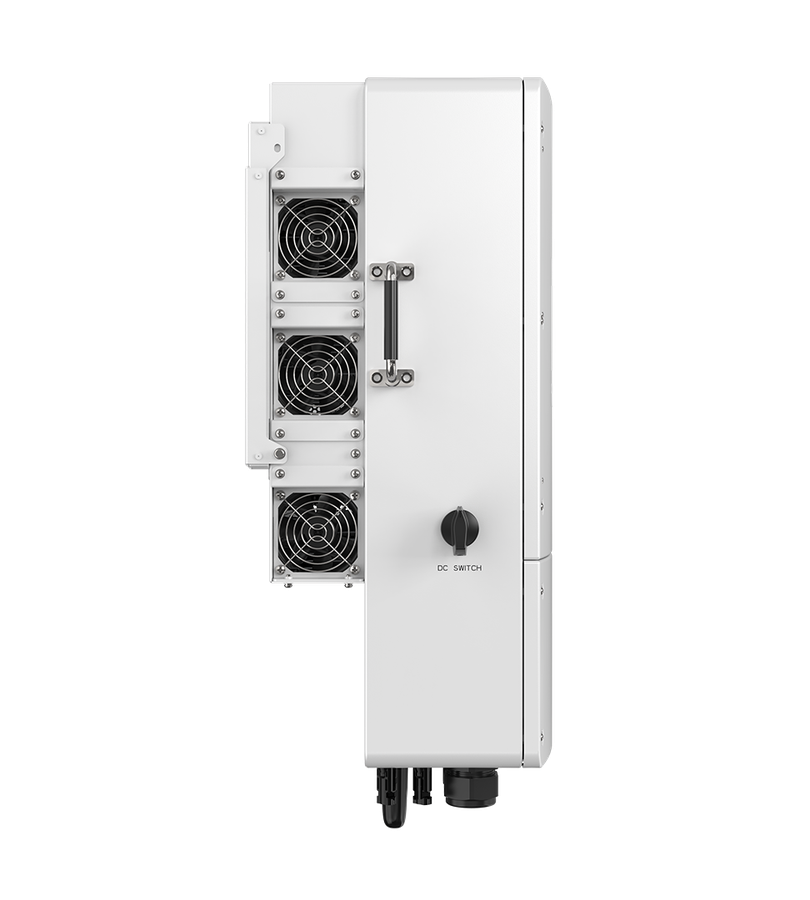

Спосіб охолодження: Інтелектуальне вентиляторне охолодження
Макс. висота експлуатації: 4000 m

Стандарт мережевого підключення

Стандарт безпеки / ЕМС: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4

Функції

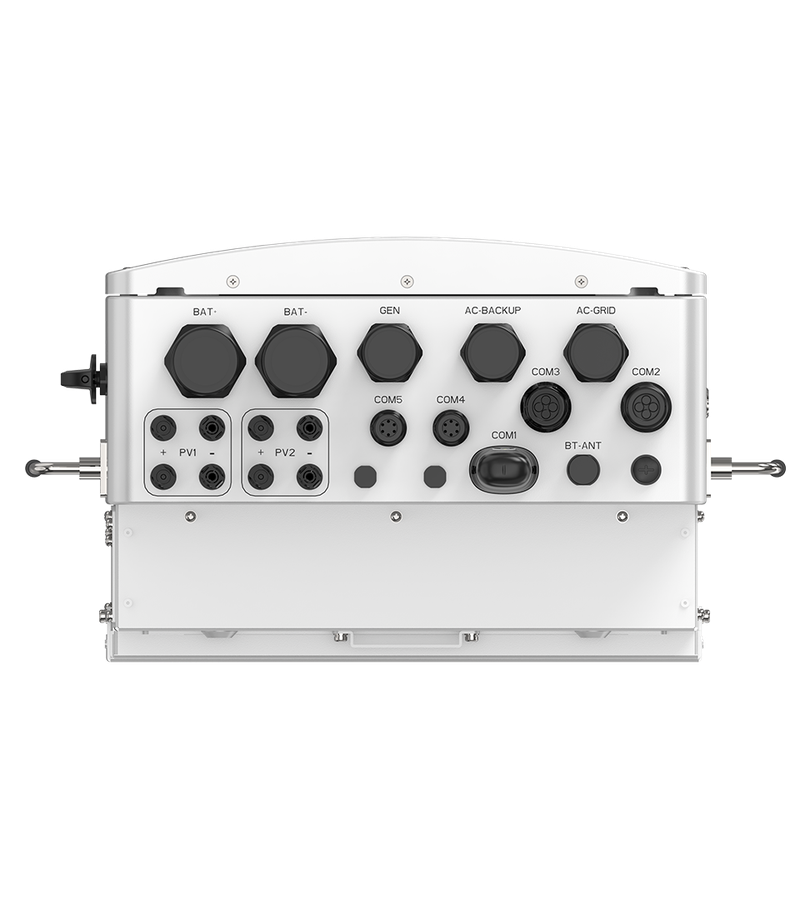

Підключення ФЕС: MC4 Штекер для швидкого з'єднання
Підключення батареї: Гвинтова клемма
Підключення AC: Гвинтова клемма
Дисплей: 7,0» РК-дисплей та Bluetooth + додаток
Інтерфейс зв’язку: Стандартний: WIFI+LAN+Bluetooth, CAN-BMS, CAN-Parallel×2, RS485-Meter, RS485, DRM, DI, DO×4; Опціонально: 2G/3G/4G

Сумісне обладнання

Перевірені системи накопичення Solis, сумісні з інвертором за напругою та протоколом зв'язку.
