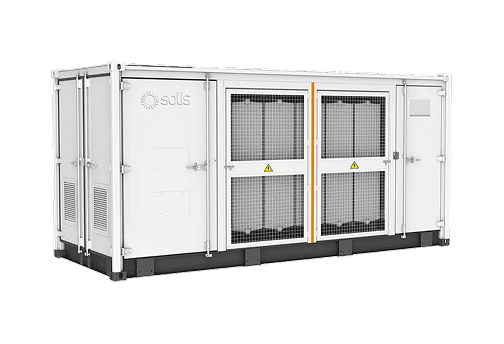

MV-підстанція Solis 6300 кВт для інверторів 255K
Solis-6300-MV — це комплексна комплектна трансформаторна підстанція високої напруги (MV) потужністю 6300 кВт, спроектована спеціально для об'єднання та підключення масивів мережевих інверторів Solis 255K до розподільчих мереж середньої напруги на промислових та Utility-Scale сонячних електростанціях.
Модифікації
1 / 1
1 / 1
Опис
Solis-6300-MV — це інженерне блочно-модульне рішення (Skid або контейнерного типу), створене для оптимізації топології та підключення масштабних фотовольтаїчних станцій. Підстанція оптимізована для роботи з високоефективними стринг-інверторами Solis потужністю 255 кВт (Solis-255K-EHV-5G), забезпечуючи збір потужності від групи інверторів та її трансформування у середню напругу (10, 20 або 35 кВ).
Рішення інтегрує силовий масляний або сухий трансформатор потужністю 6300 кВА, комплектний розподільчий пристрій низької напруги (LV) із захисною автоматикою, комплектну комірку середньої напруги (MV) із вимикачем навантаження/вакуумним вимикачем, а також систему допоміжного живлення, моніторингу та диспетчеризації.
Морський/вуличний клас виконання захищає обладнання від екстремальних погодних умов, а блочна заводська готовність "Plug and Play" мінімізує витрати на будівельно-монтажні роботи на об'єкті, скорочує терміни введення СЕС в експлуатацію та забезпечує максимальну надійність передачі електроенергії в мережу.
Основні характеристики
-
Сфера застосування
Промислові об'єкти / СЕС
Ключові можливості
-
Оптимізована сумісність із масивами інверторів Solis 255K для побудови масштабних Utility-Scale СЕС
-
Висока номінальна потужність 6300 кВА для оптимізації кількості підстанцій на генераційному полі
-
Заводська готовність рішення (Plug and Play) для швидкого монтажу та зниження витрат на капітальне будівництво
-
Інтегрований силовий трансформатор підвищеного ККД з низьким рівнем втрат на холостому ходу
-
Комплексний захист низької та середньої напруги із застосуванням надійної комутаційної апаратури
-
Всепогодний міцний корпус для стабільної роботи в жорстких кліматичних умовах
-
Вбудована система локального та віддаленого моніторингу для сумісності з промисловими SCADA
-
Максимальна безпека обслуговування за рахунок розділення відсіків LV, MV та трансформаторного блоку
Технічні характеристики
Модифікації
Артикул: Solis-6300-MV Solis-6300-MV
Загальні дані
- Панель низької напруги Специфікація автоматичного вимикача у литому корпусі (АВЛК)
- 250 А / 800 Vac / 3P, 14 × 2 pcs
- Форма з’єднання з трансформатором
- Мідна шина
- Трансформатор Тип трансформатора
- Масло занурене
- Номінальна вихідна потужність
- 6300 кВА @ 40°C
- Макс. повна вихідна потужність
- 6930 кВА @ 40°C 3h
- Низька / середня напруга
- 0,8 kV / 10 - 35 kV
- Макс. вхідний струм
- 2577 А × 2
- Перемикач високої напруги
- ±2 × 2,5%
- Група з’єднання трансформатора
- Dy11y11
- Частота
- 50 Гц / 60 Гц
- Спосіб охолодження
- ONAN
- Опір
- 8% (± 10%)
- Тип мастила
- Мінеральне масло (Опціонально: рослинна олія)
- Матеріал намотування
- Al / Al (Опціонально: Cu / Cu)
- Клас ізоляції
- A
- Форма з’єднання з розподілювачем середньої напруги
- Кабель
- Розподілювач середньої напруги Тип ізоляції
- SF6 (Опціонально: SF6-Free)
- Номінальна напруга
- 12 - 40,5 kV
- Номінальний струм
- 630 А
- Внутрішнє дугове замикання
- 20 kA / 1 s
- Кількість джерел живлення
- 3 годівниці
- Розміри (Ш × В × Г)
- 6058 × 2896 × 2438 мм
- Приблизна вага
- 21 T
- Діапазон робочих температур середовища
- -25 ~ +60°C
- Макс. висота експлуатації
- 2000 m
- Додаткове джерело живлення
- 5 кВА / 230 В (Опціонально: Максимальна 50 кВА)
- UPS
- 1 кВА 30 min (Опціонально: Максимальна 2 кВА 2h)
- Ступінь захисту (IP)
- IP54
- Антикорозійний клас
- C4-H (Опціонально: C5-M)
- Допустимий діапазон відносної вологості
- 0 - 95%
- Зв’язок
- RS485, Ethernet, Optical fiber
- Відповідність стандартам
- IEC 60076, IEC 62271, IEC61439
Захист
- Захист від перенапруги (низька напруга)
- AC type I + II
- Захист входу змінного струму
- Автоматичний вимикач
- Захист трансформатора
- Температура масла, рівень масла, тиск масла
- Протипожежний захист
- Виявлення диму, аварійне освітлення
